JavaFX 2D Shapes SVGPath形状矢量图路径

本文于1667天之前发表,文中内容可能已经过时。

SVG (可缩放矢量图形)是一种基于XML的语言,用于定义基于矢量的图形。

在JavaFX中,我们可以通过解析SVG路径来构造图像。这种形状由名为SVGPath的类表示。该类属于包javafx.scene.shape

通过实例化此类,您可以创建一个通过解析JavaFX中的SVG路径创建的节点。

此类具有名为String数据类型的内容的属性。这表示SVG路径编码的字符串,应从中绘制图像。

要通过解析SVG路径绘制形状,您需要使用此类的名为setContent()的方法将值传递给此属性,如下所示 -

1
setContent(value);

绘制SVGPath的步骤

要通过在JavaFX中解析SVGPath来绘制形状,请按照下面给出的步骤操作。

第1步:创建一个类

创建一个Java类并继承包javafx.applicationApplication类,并按如下方式实现此类的start()方法。

1
2
3
4
5
public class ClassName extends Application {
@Override
public void start(Stage primaryStage) throws Exception {
}
}

第2步:创建SVGPath类的对象

您可以通过解析SVGPath在JavaFX中创建所需的形状。为此,请实例化名SVGPath的类,该类属于包javafx.scene.shape。您可以按如下方式实例化此类。

1
2
//Creating an object of the class SVGPath
SVGPath svgpath = new SVGPath();

第3步:设置SVGPath

使用setContent()方法设置SVG对象的内容。对于此方法,您需要传递SVGPath。使用它,应该以字符串的形式绘制一个形状,如下面的代码块所示。

1
2
3
String path = "M 100 100 L 300 100 L 200 300 z";
//Setting the SVGPath in the form of string
svgPath.setContent(path);

第4步:创建组对象

start()方法中,通过实例化名Group的类来创建组对象,该类属于包javafx.scene

将上一步中创建的SVGPath(节点)对象作为参数传递给Group类的构造函数。这样做是为了将其添加到组中,如下所示 -

1
Group root = new Group(svgpath);

第5步:创建场景对象

通过实例化属于包javafx.scene的名为Scene的类来创建场景。对此类传递上一步中创建的Group对象(root)

除了根对象之外,您还可以传递两个表示屏幕高度和宽度的双参数以及Group类的对象,如下所示。

1
Scene scene = new Scene(group ,600, 300);

第6步:设置舞台的标题

您可以使用Stage类的setTitle()方法将标题设置为舞台。所述primaryStage是被传递给场景类作为参数的开始方法Stage对象。

使用primaryStage对象,将场景标题设置为Sample Application,如下所示。

1
primaryStage.setTitle("Sample Application");

第7步:将场景添加到舞台

您可以使用名为Stage的类的方法setScene()将Scene对象添加到舞台。使用此方法添加前面步骤中准备的Scene对象,如下所示。

1
primaryStage.setScene(scene);

第8步:显示舞台的内容

显示场景的使用命名的方法的内容显示()的的阶段类,如下所示。

1
primaryStage.show();

第9步:启动应用程序

通过从main x方法调用Application类的静态方法launch()来启动JavaFX应用程序,如下所示。

1
2
3
public static void main(String args[]){
launch(args);
}

以下是通过使用JavaFX解析SVG路径来生成形状的程序。将此代码保存在名为SVGExample.java的文件中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.shape.SVGPath;
import javafx.stage.Stage;

public class SVGExample extends Application {
@Override
public void start(Stage stage) {
//Creating a SVGPath object
SVGPath svgPath = new SVGPath();

String path = "M 100 100 L 300 100 L 200 300 z";

//Setting the SVGPath in the form of string
svgPath.setContent(path);

//Creating a Group object
Group root = new Group(svgPath);

//Creating a scene object
Scene scene = new Scene(root, 600, 300);

//Setting title to the Stage
stage.setTitle("Drawing a Sphere");

//Adding scene to the stage
stage.setScene(scene);

//Displaying the contents of the stage
stage.show();
}
public static void main(String args[]){
launch(args);
}
}

使用以下命令从命令提示符编译并执行保存的java文件。

1
2
javac SVGExample.java
java SVGExample

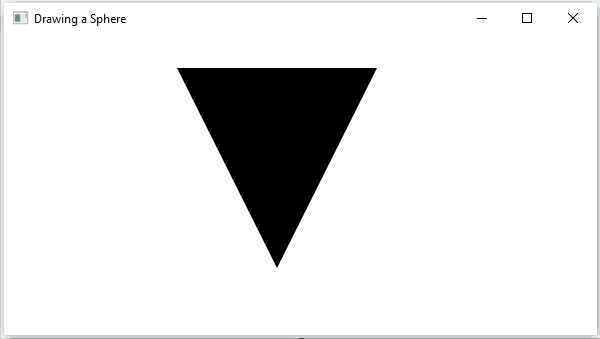

在执行时,上述程序生成一个显示三角形的JavaFX窗口,该三角形通过解析SVG路径绘制,如下所示。
