面积图用于绘制基于区域的图表。它绘制给定系列点与轴之间的区域。通常，此图表用于比较两个数量。

以下是一张区域图表，描绘了一周内两个人消耗的水果数量。

在JavaFX中，Area图表由名为AreaChart的类表示。该类属于包javafx.scene.chart。通过实例化此类，您可以在JavaFX中创建AreaChart节点。

生成面积图的步骤

要在JavaFX中生成面积图，请按照以下步骤操作。

第1步：创建一个类

创建一个Java类并继承包javafx.application的Application类，并按如下方式实现此类的**start（）**方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

第2步：定义轴

定义面积图的X和Y轴并为其设置标签。在我们的示例中，X轴表示一周中的天数，y轴表示消耗的水果单位。

//Defining the X axis
CategoryAxis xAxis = new CategoryAxis();

//Defining the y Axis
NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
yAxis.setLabel("Fruit units");

第3步：创建面积图

通过实例化包javafx.scene.chart的名为AreaChart的类来创建折线图。对于此类的构造函数，传递表示在上一步中创建的X轴和Y轴的对象。

//Creating the Area chart
AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
areaChart.setTitle("Average fruit consumption during one week");

第4步：准备数据

实例化XYChart.Series类。然后将数据（一系列，x和y坐标）添加到此类的Observable列表中，如下所示 -

//Prepare XYChart.Series objects by setting data
XYChart.Series series1 = new XYChart.Series();
series1.setName("John");
series1.getData().add(new XYChart.Data("Monday", 3));
series1.getData().add(new XYChart.Data("Tuesday", 4));
series1.getData().add(new XYChart.Data("Wednesday", 3));
series1.getData().add(new XYChart.Data("Thursday", 5));
series1.getData().add(new XYChart.Data("Friday", 4));
series1.getData().add(new XYChart.Data("Saturday", 10));
series1.getData().add(new XYChart.Data("Sunday", 12));

XYChart.Series series2 = new XYChart.Series();
series2.setName("Jane");
series2.getData().add(new XYChart.Data("Monday", 1));
series2.getData().add(new XYChart.Data("Tuesday", 3));
series2.getData().add(new XYChart.Data("Wednesday", 4));

series2.getData().add(new XYChart.Data("Thursday", 3));
series2.getData().add(new XYChart.Data("Friday", 3));
series2.getData().add(new XYChart.Data("Saturday", 5));
series2.getData().add(new XYChart.Data("Sunday", 4));

第5步：将数据添加到面积图

将上一步骤中准备的数据系列添加到面积图中，如下所示 -

//Setting the XYChart.Series objects to area chart
areaChart.getData().addAll(series1,series2);

第6步：创建组对象

在start（）方法中，通过实例化名为Group的类来创建组对象，该类属于包javafx.scene。

将在上一步中创建的AreaChart（node）对象作为参数传递给Group类的构造函数。这样做是为了将其添加到组中，如下所示 -

Group root = new Group(areaChart);

第7步：创建场景对象

通过实例化名为Scene的类来创建一个Scene，该类属于包javafx.scene。在此类中，传递上一步中创建的Group对象（root）。

除了根对象之外，您还可以传递两个表示屏幕高度和宽度的双参数，以及Group类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

第8步：设置舞台的标题

您可以使用Stage类的setTitle（）方法将标题设置为舞台。所述primaryStage是Stage对象，它被传递给场景类作为参数的启动方法。

使用primaryStage对象，将场景标题设置为Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

第9步：将场景添加到舞台

您可以使用名为Stage的类的方法setScene（）将Scene对象添加到舞台。使用以下方法添加在前面步骤中准备的Scene对象。

primaryStage.setScene(scene);

第10步：显示舞台的内容

显示场景的使用命名的方法的内容显示（）的的阶段类，如下所示。

primaryStage.show();

第11步：启动应用程序

通过从main方法调用Application类的静态方法**launch（）**来启动JavaFX应用程序，如下所示。

public static void main(String args[]){
   launch(args);
}

例

下表描述了John和Jane在一周内消耗的水果数量。

一周中的天	约翰消耗的水果	简所消耗的水果
星期一	3	1
星期二	4	3
星期三	3	4
星期四	五	3
星期五	4	3
星期六	10	五
星期日	12	4

以下是一个Java程序，它生成一个区域图，使用JavaFX描述上述数据。

将此代码保存在名为AreaChartExample.java的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.AreaChart;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;

public class AreaChartExample extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the X axis
      CategoryAxis xAxis = new CategoryAxis();

      //defining the y Axis
      NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
      yAxis.setLabel("Fruit units");

      //Creating the Area chart
      AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
      areaChart.setTitle("Average fruit consumption during one week");

      //Prepare XYChart.Series objects by setting data
      XYChart.Series series1 = new XYChart.Series();
      series1.setName("John");
      series1.getData().add(new XYChart.Data("Monday", 3));
      series1.getData().add(new XYChart.Data("Tuesday", 4));
      series1.getData().add(new XYChart.Data("Wednesday", 3));
      series1.getData().add(new XYChart.Data("Thursday", 5));
      series1.getData().add(new XYChart.Data("Friday", 4));
      series1.getData().add(new XYChart.Data("Saturday", 10));
      series1.getData().add(new XYChart.Data("Sunday", 12));

      XYChart.Series series2 = new XYChart.Series();
      series2.setName("Jane");
      series2.getData().add(new XYChart.Data("Monday", 1));
      series2.getData().add(new XYChart.Data("Tuesday", 3));
      series2.getData().add(new XYChart.Data("Wednesday", 4));
      series2.getData().add(new XYChart.Data("Thursday", 3));
      series2.getData().add(new XYChart.Data("Friday", 3));
      series2.getData().add(new XYChart.Data("Saturday", 5));
      series2.getData().add(new XYChart.Data("Sunday", 4));

      //Setting the XYChart.Series objects to area chart
      areaChart.getData().addAll(series1,series2);

      //Creating a Group object
      Group root = new Group(areaChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Area Chart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args)
   }
}

使用以下命令从命令提示符编译并执行保存的java文件。

javac AreaChartExample.java
java AreaChartExample

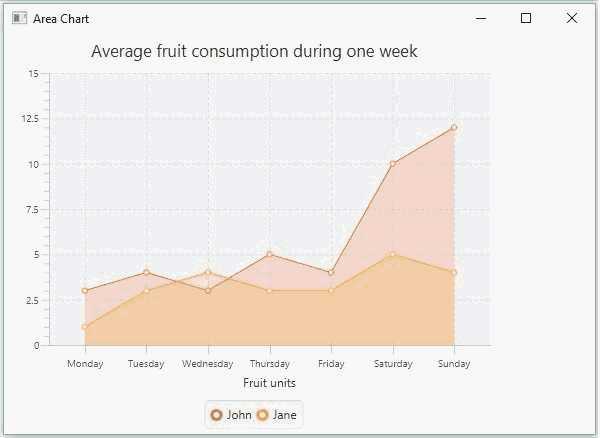

在执行时，上述程序生成一个显示面积图的JavaFX窗口，如下所示。
