kubernetes服务发现之 二.ingress外部服务发现

云计算 ingress kubernetes 服务 2018/12/08

本文于1906天之前发表，文中内容可能已经过时。

接上文: kubernetes服务发现之 一.DNS集群内部服务发现

我们部署在Kubernetes集群中的应用如何暴露给外部的用户使用呢？我们知道前面我们使用 NodePort 和 LoadBlancer 类型的 Service 可以实现把应用暴露给外部用户使用，除此之外，Kubernetes 还为我们提供了一个非常重要的资源对象可以用来暴露服务给外部用户，那就是 ingress。对于小规模的应用我们使用NodePort或许能够满足我们的需求，但是当你的应用越来越多的时候，你就会发现对于 NodePort 的管理就非常麻烦了，这个时候使用 ingress 就非常方便了，可以避免管理大量的 Port。

介绍

Ingress其实就是从 kuberenets 集群外部访问集群的一个入口，将外部的请求转发到集群内不同的 Service 上，其实就相当于 nginx、haproxy 等负载均衡代理服务器，有的同学可能觉得我们直接使用 nginx 就实现了，但是只使用 nginx 这种方式有很大缺陷，每次有新服务加入的时候怎么改 Nginx 配置？不可能让我们去手动更改或者滚动更新前端的 Nginx Pod 吧？那我们再加上一个服务发现的工具比如 consul 如何？貌似是可以，对吧？而且在之前单独使用 docker 的时候，这种方式已经使用得很普遍了，Ingress 实际上就是这样实现的，只是服务发现的功能自己实现了，不需要使用第三方的服务了，然后再加上一个域名规则定义，路由信息的刷新需要一个靠 Ingress controller 来提供。

Ingress controller 可以理解为一个监听器，通过不断地与 kube-apiserver 打交道，实时的感知后端 service、pod 的变化，当得到这些变化信息后，Ingress controller 再结合 Ingress 的配置，更新反向代理负载均衡器，达到服务发现的作用。其实这点和服务发现工具 consul consul-template 非常类似。

现在可以供大家使用的 Ingress controller 有很多，比如 traefik、nginx-controller、Kubernetes Ingress Controller for Kong、HAProxy Ingress controller，当然你也可以自己实现一个 Ingress Controller，现在普遍用得较多的是 traefik 和 nginx-controller，traefik 的性能较 nginx-controller 差，但是配置使用要简单许多，我们这里会以更简单的 traefik 为例给大家介绍 ingress 的使用。

Traefik

Traefik 是一款开源的反向代理与负载均衡工具。它最大的优点是能够与常见的微服务系统直接整合，可以实现自动化动态配置。目前支持 Docker、Swarm、Mesos/Marathon、 Mesos、Kubernetes、Consul、Etcd、Zookeeper、BoltDB、Rest API 等等后端模型。

traefik

要使用 traefik，我们同样需要部署 traefik 的 Pod，由于我们演示的集群中只有 master 节点有外网网卡，所以我们这里只有 master 这一个边缘节点，我们将 traefik 部署到该节点上即可。

首先，为安全起见我们这里使用 RBAC 安全认证方式：(rbac.yaml)：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: traefik-ingress-controller
  namespace: kube-system
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1beta1
metadata:
  name: traefik-ingress-controller
rules:
  - apiGroups:
      - ""
    resources:
      - services
      - endpoints
      - secrets
    verbs:
      - get
      - list
      - watch
  - apiGroups:
      - extensions
    resources:
      - ingresses
    verbs:
      - get
      - list
      - watch
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1beta1
metadata:
  name: traefik-ingress-controller
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: traefik-ingress-controller
subjects:
- kind: ServiceAccount
  name: traefik-ingress-controller
  namespace: kube-system

直接在集群中创建即可：

1
2
3
4
$ kubectl create -f rbac.yaml
serviceaccount "traefik-ingress-controller" created
clusterrole.rbac.authorization.k8s.io "traefik-ingress-controller" created
clusterrolebinding.rbac.authorization.k8s.io "traefik-ingress-controller" created

然后使用 Deployment 来管理 Pod，直接使用官方的 traefik 镜像部署即可（traefik.yaml）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
---
kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  name: traefik-ingress-controller
  namespace: kube-system
  labels:
    k8s-app: traefik-ingress-lb
spec:
  replicas: 1
  selector:
    matchLabels:
      k8s-app: traefik-ingress-lb
  template:
    metadata:
      labels:
        k8s-app: traefik-ingress-lb
        name: traefik-ingress-lb
    spec:
      serviceAccountName: traefik-ingress-controller
      terminationGracePeriodSeconds: 60
      tolerations:
      - operator: "Exists"
      nodeSelector:
        kubernetes.io/hostname: master
      containers:
      - image: traefik
        name: traefik-ingress-lb
        ports:
        - name: http
          containerPort: 80
        - name: admin
          containerPort: 8080
        args:
        - --api
        - --kubernetes
        - --logLevel=INFO
---
kind: Service
apiVersion: v1
metadata:
  name: traefik-ingress-service
  namespace: kube-system
spec:
  selector:
    k8s-app: traefik-ingress-lb
  ports:
    - protocol: TCP
      port: 80
      name: web
    - protocol: TCP
      port: 8080
      name: admin
  type: NodePort

直接创建上面的资源对象即可：

1
2
3
$ kubectl create -f traefik.yaml
deployment.extensions "traefik-ingress-controller" created
service "traefik-ingress-service" created

要注意上面 yaml 文件：

1
2
3
4
tolerations:
- operator: "Exists"
nodeSelector:
  kubernetes.io/hostname: master

由于我们这里的特殊性，只有 master 节点有外网访问权限，所以我们使用nodeSelector标签将traefik的固定调度到master这个节点上，那么上面的tolerations是干什么的呢？这个是因为我们集群使用的 kubeadm 安装的，master 节点默认是不能被普通应用调度的，要被调度的话就需要添加这里的 tolerations 属性，当然如果你的集群和我们的不太一样，直接去掉这里的调度策略就行。

nodeSelector 和 tolerations 都属于Pod 的调度策略，在后面的课程中会为大家讲解。

traefik 还提供了一个 web ui 工具，就是上面的 8080 端口对应的服务，为了能够访问到该服务，我们这里将服务设置成的 NodePort：

1
2
3
4
5
6
7
8
$ kubectl get pods -n kube-system -l k8s-app=traefik-ingress-lb -o wide
NAME                                          READY     STATUS    RESTARTS   AGE       IP            NODE
traefik-ingress-controller-57c4f787d9-bfhnl   1/1       Running   0          8m        10.244.0.18   master
$ kubectl get svc -n kube-system
NAME                      TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                       AGE
...
traefik-ingress-service   NodePort    10.102.183.112   <none>        80:30539/TCP,8080:30486/TCP   8m
...

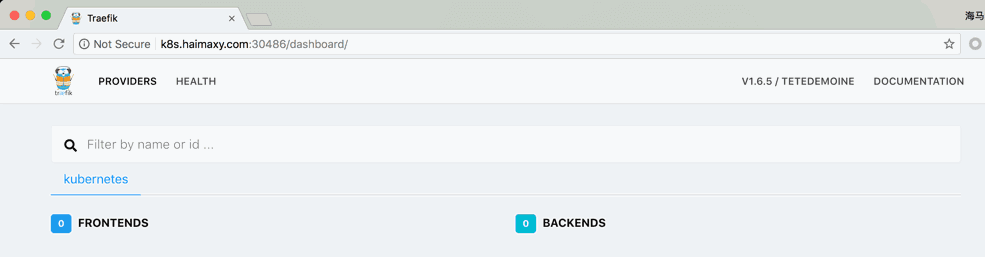

现在在浏览器中输入 master_node_ip:30486 就可以访问到 traefik 的 dashboard 了：

traefik dashboard

Ingress 对象

现在我们是通过 NodePort 来访问 traefik 的 Dashboard 的，那怎样通过 ingress 来访问呢？ 首先，需要创建一个 ingress 对象：(ingress.yaml)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: traefik-web-ui
  namespace: kube-system
  annotations:
    kubernetes.io/ingress.class: traefik
spec:
  rules:
  - host: traefik.haimaxy.com
    http:
      paths:
      - backend:
          serviceName: traefik-ingress-service
          servicePort: 8080

然后为 traefik dashboard 创建对应的 ingress 对象：

1
2
$ kubectl create -f ingress.yaml
ingress.extensions "traefik-web-ui" created

要注意上面的 ingress 对象的规则，特别是 rules 区域，我们这里是要为 traefik 的 dashboard 建立一个 ingress 对象，所以这里的 serviceName 对应的是上面我们创建的 traefik-ingress-service，端口也要注意对应 8080 端口，为了避免端口更改，这里的 servicePort 的值也可以替换成上面定义的 port 的名字：admin

创建完成后，我们应该怎么来测试呢？

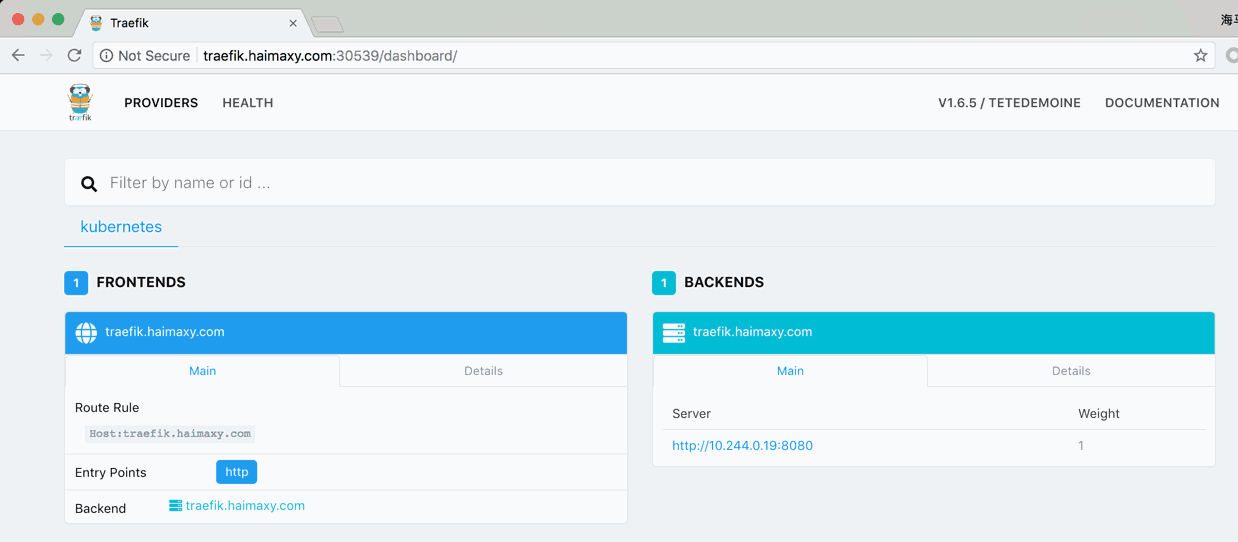

加上端口后我们发现可以访问到 dashboard 了，而且在 dashboard 当中多了一条记录，正是上面我们创建的 ingress 对象的数据，我们还可以切换到 HEALTH 界面中，可以查看当前 traefik 代理的服务的整体的健康状态

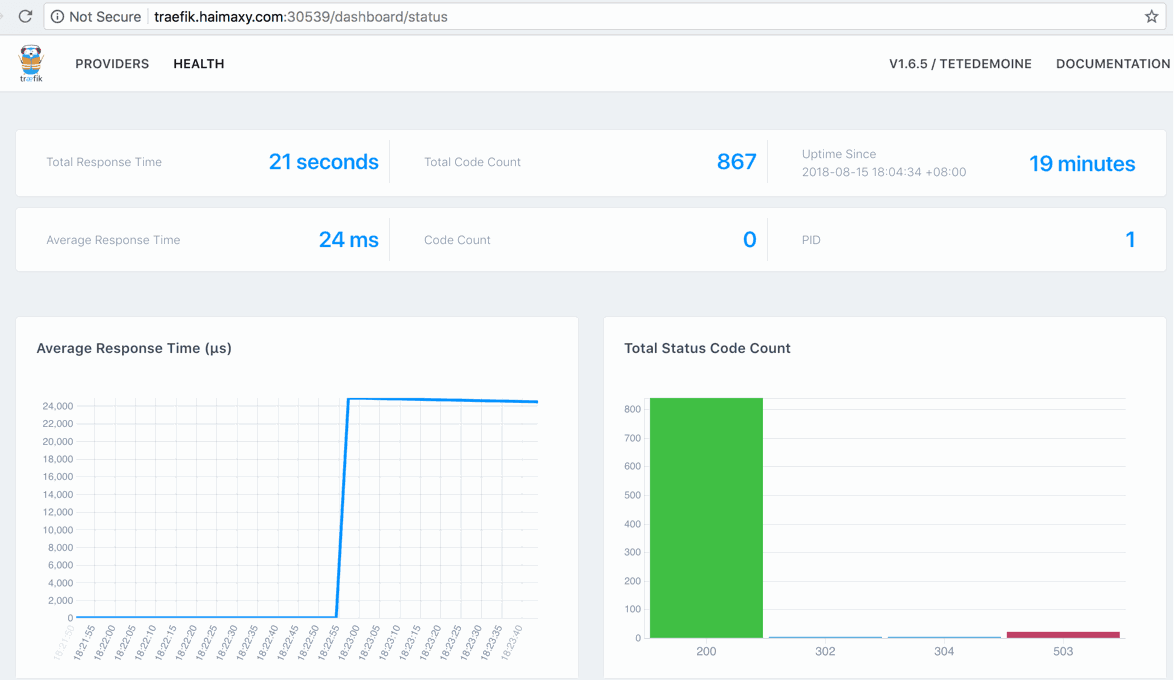

traefik health
  • 第三步，上面我们可以通过自定义域名加上端口可以访问我们的服务了，但是我们平时服务别人的服务是不是都是直接用的域名啊，http 或者 https 的，几乎很少有在域名后面加上端口访问的吧？为什么？太麻烦啊，端口也记不住，要解决这个问题，怎么办，我们只需要把我们上面的 traefik 的核心应用的端口隐射到 master 节点上的 80 端口，是不是就可以了，因为 http 默认就是访问 80 端口，但是我们在 Service里面是添加的一个 NodePort 类型的服务，没办法隐射 80端口，怎么办？这里就可以直接在 Pod 中指定一个 hostPort 即可，更改上面的 traefik.yaml 文件中的容器端口：
1
2
3
4
5
6
7
8
9
containers:
- image: traefik
name: traefik-ingress-lb
ports:
- name: http
  containerPort: 80
  hostPort: 80
- name: admin
  containerPort: 8080

添加以后hostPort: 80，然后更新应用：

1
$ kubectl apply -f traefik.yaml

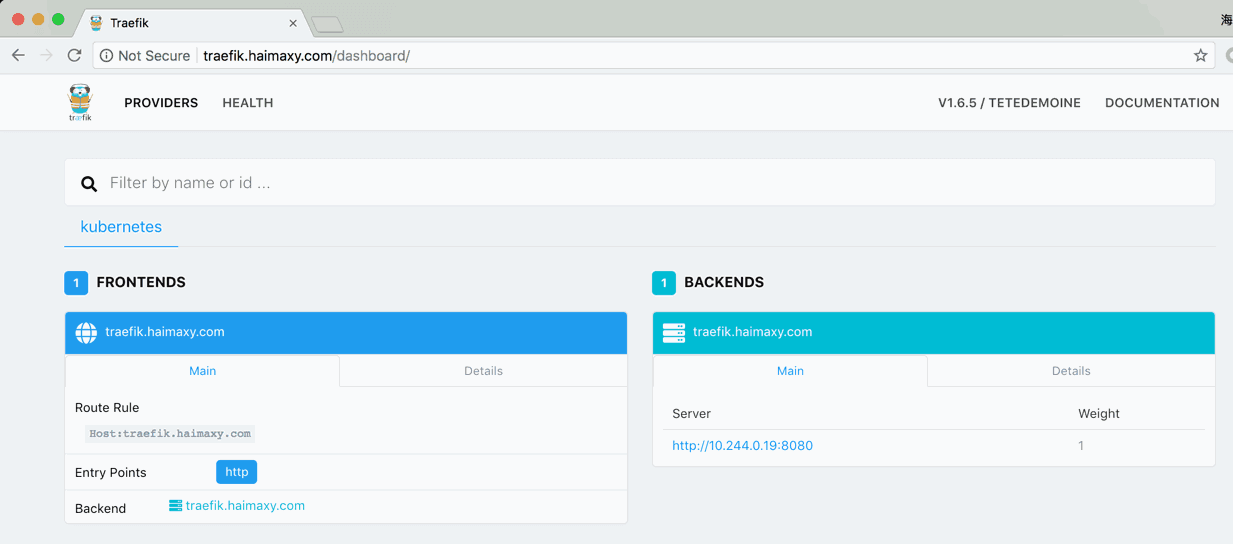

更新完成后，这个时候我们在浏览器中直接使用域名方法测试下：

traefik dashboard
  • 第四步，正常来说，我们如果有自己的域名，我们可以将我们的域名添加一条 DNS 记录，解析到 master 的外网 IP 上面，这样任何人都可以通过域名来访问我的暴露的服务了。

如果你有多个边缘节点的话，可以在每个边缘节点上部署一个 ingress-controller 服务，然后在边缘节点前面挂一个负载均衡器，比如 nginx，将所有的边缘节点均作为这个负载均衡器的后端，这样就可以实现 ingress-controller 的高可用和负载均衡了。

到这里我们就通过 ingress 对象对外成功暴露了一个服务，下面我们再来详细了解 traefik 的更多用法，学习ingress tls 以及 path 路径在 ingress 对象中的使用方法。

TLS 认证

在现在大部分场景下面我们都会使用 https 来访问我们的服务，这节课我们将使用一个自签名的证书，当然你有在一些正规机构购买的 CA 证书是最好的，这样任何人访问你的服务的时候都是受浏览器信任的证书。使用下面的openssl命令生成 CA 证书：

1
$ openssl req -newkey rsa:2048 -nodes -keyout tls.key -x509 -days 365 -out tls.crt

现在我们有了证书，我们可以使用 kubectl 创建一个 secret 对象来存储上面的证书：

1
$ kubectl create secret generic traefik-cert --from-file=tls.crt --from-file=tls.key -n kube-system

配置 Traefik

前面我们使用的是 Traefik 的默认配置，现在我们来配置 Traefik，让其支持 https：

1
2
3
4
5
6
7
8
9
10
11
12
13
defaultEntryPoints = ["http", "https"]

[entryPoints]
  [entryPoints.http]
  address = ":80"
    [entryPoints.http.redirect]
      entryPoint = "https
  [entryPoints.https]
  address = ":443"
    [entryPoints.https.tls]
      [[entryPoints.https.tls.certificates]]
      CertFile = "/ssl/tls.crt"
      KeyFile = "/ssl/tls.key"

上面的配置文件中我们配置了http 和 https 两个入口，并且配置了将 http 服务强制跳转到 https 服务，这样我们所有通过 traefik 进来的服务都是 https 的，要访问 https 服务，当然就得配置对应的证书了，可以看到我们指定了 CertFile 和 KeyFile 两个文件，由于 traefik pod 中并没有这两个证书，所以我们要想办法将上面生成的证书挂载到 Pod 中去，是不是前面我们讲解过 secret 对象可以通过 volume 形式挂载到 Pod 中？至于上面的 traefik.toml 这个文件我们要怎么让 traefik pod 能够访问到呢？还记得我们前面讲过的 ConfigMap 吗？我们是不是可以将上面的 traefik.toml 配置文件通过一个 ConfigMap 对象挂载到 traefik pod 中去：

1
$ kubectl create configmap traefik-conf --from-file=traefik.toml -n kube-system

现在就可以更改下上节课的 traefik pod 的 yaml 文件了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  name: traefik-ingress-controller
  namespace: kube-system
  labels:
    k8s-app: traefik-ingress-lb
spec:
  replicas: 1
  selector:
    matchLabels:
      k8s-app: traefik-ingress-lb
  template:
    metadata:
      labels:
        k8s-app: traefik-ingress-lb
        name: traefik-ingress-lb
    spec:
      serviceAccountName: traefik-ingress-controller
      terminationGracePeriodSeconds: 60
      volumes:
      - name: ssl
        secret:
          secretName: traefik-cert
      - name: config
        configMap:
          name: traefik-conf
      tolerations:
      - operator: "Exists"
      nodeSelector:
        kubernetes.io/hostname: master
      containers:
      - image: traefik
        name: traefik-ingress-lb
        volumeMounts:
        - mountPath: "/ssl"
          name: "ssl"
        - mountPath: "/config"
          name: "config"
        ports:
        - name: http
          containerPort: 80
          hostPort: 80
        - name: https
          containerPort: 443
          hostPort: 443
        - name: admin
          containerPort: 8080
        args:
        - --configfile=/config/traefik.toml
        - --api
        - --kubernetes
        - --logLevel=INFO

和之前的比较，我们增加了 443 的端口配置，以及启动参数中通过 configfile 指定了 traefik.toml 配置文件，这个配置文件是通过 volume 挂载进来的。然后更新下 traefik pod:

1
2
3
4
5
$ kubectl apply -f traefik.yaml
$ kubectl logs -f traefik-ingress-controller-7dcfd9c6df-v58k7 -n kube-system
time="2018-08-26T11:26:44Z" level=info msg="Server configuration reloaded on :80"
time="2018-08-26T11:26:44Z" level=info msg="Server configuration reloaded on :443"
time="2018-08-26T11:26:44Z" level=info msg="Server configuration reloaded on :8080"

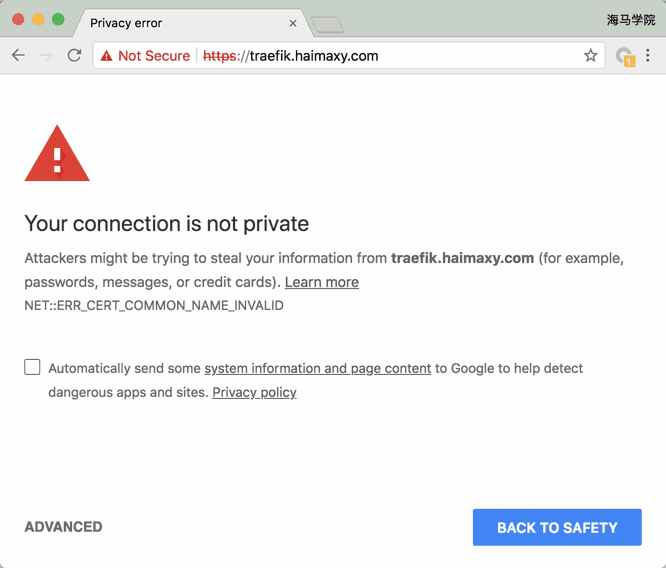

更新完成后我们查看 traefik pod 的日志，如果出现类似于上面的一些日志信息，证明更新成功了。现在我们去访问 traefik 的 dashboard 会跳转到 https 的地址，并会提示证书相关的报警信息，这是因为我们的证书是我们自建的，并不受浏览器信任，如果你是正规机构购买的证书并不会出现改报警信息，你应该可以看到我们常见的绿色标志：

traefik tls warning

点击下面的高级，我们可以强制让其跳转，这样我们就可以正常访问 traefik 的 dashboard 了。

配置 ingress

其实上面的 TLS 认证方式已经成功了，接下来我们通过一个实例来说明下 ingress 中 path 的用法，这里我们部署了3个简单的 web 服务，通过一个环境变量来标识当前运行的是哪个服务：（backend.yaml）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  name: svc1
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: svc1
    spec:
      containers:
      - name: svc1
        image: cnych/example-web-service
        env:
        - name: APP_SVC
          value: svc1
        ports:
        - containerPort: 8080
          protocol: TCP

---
kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  name: svc2
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: svc2
    spec:
      containers:
      - name: svc2
        image: cnych/example-web-service
        env:
        - name: APP_SVC
          value: svc2
        ports:
        - containerPort: 8080
          protocol: TCP

---
kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  name: svc3
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: svc3
    spec:
      containers:
      - name: svc3
        image: cnych/example-web-service
        env:
        - name: APP_SVC
          value: svc3
        ports:
        - containerPort: 8080
          protocol: TCP

---
kind: Service
apiVersion: v1
metadata:
  labels:
    app: svc1
  name: svc1
spec:
  type: ClusterIP
  ports:
  - port: 8080
    name: http
  selector:
    app: svc1

---
kind: Service
apiVersion: v1
metadata:
  labels:
    app: svc2
  name: svc2
spec:
  type: ClusterIP
  ports:
  - port: 8080
    name: http
  selector:
    app: svc2

---
kind: Service
apiVersion: v1
metadata:
  labels:
    app: svc3
  name: svc3
spec:
  type: ClusterIP
  ports:
  - port: 8080
    name: http
  selector:
    app: svc3

可以看到上面我们定义了3个 Deployment，分别对应3个 Service：

1
2
3
4
5
6
7
$ kubectl create -f backend.yaml
deployment.extensions "svc1" created
deployment.extensions "svc2" created
deployment.extensions "svc3" created
service "svc1" created
service "svc2" created
service "svc3" created

然后我们创建一个 ingress 对象来访问上面的3个服务：（example-ingress.yaml）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: example-web-app
  annotations:
    kubernetes.io/ingress.class: "traefik"
spec:
  rules:
  - host: example.haimaxy.com
    http:
      paths:
      - path: /s1
        backend:
          serviceName: svc1
          servicePort: 8080
      - path: /s2
        backend:
          serviceName: svc2
          servicePort: 8080
      - path: /
        backend:
          serviceName: svc3
          servicePort: 8080

注意我们这里定义的 ingress 对象和之前有一个不同的地方是我们增加了 path 路径的定义，不指定的话默认是 ‘/‘，创建该 ingress 对象：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
$ kubectl create -f test-ingress.yaml
ingress.extensions "example-web-app" created
$ kubectl get ingress
NAME              HOSTS                 ADDRESS   PORTS     AGE
example-web-app   example.haimaxy.com             80        1m
$ kubectl describe ingress example-web-app
Name:             example-web-app
Namespace:        default
Address:
Default backend:  default-http-backend:80 (<none>)
Rules:
  Host                 Path  Backends
  ----                 ----  --------
  example.haimaxy.com
                       /s1   svc1:8080 (<none>)
                       /s2   svc2:8080 (<none>)
                       /     svc3:8080 (<none>)
Annotations:
  kubernetes.io/ingress.class:  traefik
Events:                         <none>

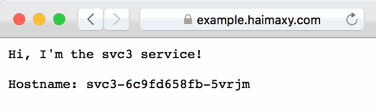

现在我们可以在本地 hosts 里面给域名 example.haimaxy.com 添加对应的 hosts 解析，然后就可以在浏览器中访问，可以看到默认也会跳转到 https 的页面：

demo1

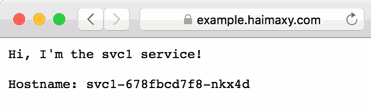

我们可以看到访问上面的域名得到的结果是 svc3 service！这是因为上面在 ingress 中我们为域名的跟路径匹配的是 svc3 这个service，同样的，我们访问http://example.haimaxy.com/s1 得到的应该就是 svc1 这个 service 了：

demo2

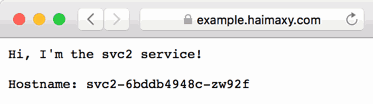

访问http://example.haimaxy.com/s2 得到的应该就是 svc2 这个 service 了：

demo3

这里我们需要注意的是根路径/必须在 ingress 对象中声明的时候必须放在最后面，不然就都被/匹配到拦截到了，大家可以尝试下把/这个 path 放在最上面，然后访问下 s1 和 s2 这两个 path，看看得到的结果是怎样的？

有的同学可能有这样的需求，就是不同的ingress 对象是供不同的域名进行使用的，然后不同的域名的证书还不相同，这样我们想使用上面 traefik 给大家提供的统一的 https 证书就不行了，这个时候我们就可以单独为当前的服务提供单独的证书就可以，同样用证书文件创建一个 secret 对象，然后在 ingress 对象中声明一个 tls 对象即可，比如上面的 example.haimaxy.com 我们可以单独指定一个证书文件：

1
2
3
4
5
6
7
8
9
10
11
12
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: example-web-app
  annotations:
    kubernetes.io/ingress.class: "traefik"
spec:
  tls:
    - secretName: traefik-cert
  rules:
  - host:
...
转载声明：商业转载请联系作者获得授权,非商业转载请注明出处 © Ljjyy.com
Copyright © 2019-2024 Ljjyy.com | 关于我们 | 网站地图 | 时间轴
